一、概述

WT35-11型屋頂軸流通風機是我公司在原有屋頂通風機的基礎上，綜合國內外同類產品的優點，開發研制的另一種屋頂通風機。風機采用先進的玻璃鋼材質和成型技術，科學的空氣動力特性設計，合理美觀的結構，在性能、外觀質量上皆優于同類產品。其輸送介質為空氣和其它不自燃的氣體，風機的工作溫度在-20℃～45℃之間，環境濕度不大于95%RH。適用于糧庫、電力、石油、化工、冶金、體育場等各種現代化設施的強制通風。對介質溫度高的場合，我公司有高溫風機產品可供用戶使用。

二、產品特點

1、造型美觀，使用方便：風機垂直安裝在屋頂上，有蘑菇狀玻璃鋼風雨帽，可防風雨，采用導流環，減少風阻損失，曲面過渡圓滑柔和、美觀大方、實用性強；機體表面涂有防腐層，具有強度好、耐腐蝕等特點。

2、運轉平穩、噪聲低：該風機的轉動慣量小、動力平衡精度高、運轉平穩，在額定流量下，最高效率工況點測得噪聲限值比A聲級LsA為25dB～27dB。

3、還具有效率高、適用面廣、使用壽命長等特點。

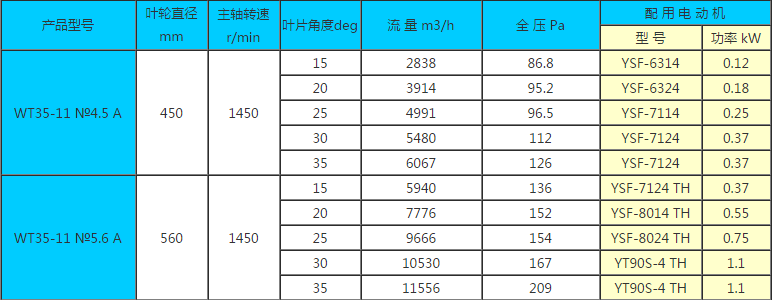

三、 WT35-11型屋頂軸流通風機性能參數表

性能表中提供的參數，若無特殊說明均按風機的標準進口狀態來計算，即介質為空氣，壓力為101325Pa，溫度為20℃，密度為1.2kg/m3，相對濕度為50％的標準狀態。

四、 結構

該風機主要有風帽、風筒體、葉輪部、支架、防雀網、電動機等零部件組成。

五、 安裝、使用說明

⒈ 安裝前應注意：

① 應檢查通風機的規格、型式、葉輪的旋轉方向、配用電動機等是否符合要求；

② 安裝箱單清點通風機的附件、配件的規格、數量等；

③ 詳細檢查通風機各部分是否因包裝運輸損壞變形，如有損壞變形，待修理妥善后，方可進行安裝。

⒉ 安裝時應注意：

① 注意檢查各連接部分有無松動、葉輪部與風筒體間隙應均勻，不得有任何摩擦、碰撞等現象，如若發現應及時排除；

② 用手或工具扳動葉輪，檢查通風機葉輪轉動是否靈活，有無"蹩勁"或"卡住"現象，如發現應及時排除；

③ 風機必須垂直安裝，不得傾斜，否則會影響葉輪正常運轉。

④ 安裝前屋頂應預先做好基礎，按設計要求埋入地腳螺栓。并在預制的安裝基礎上放一圈橡皮條或密封膠，然后起吊通風機至安裝基礎上，對位后用螺栓緊固。

⑤ 起吊通風機必須用鉤索托住風機吊耳起吊，不允許用吊鉤勾住風筒體邊緣起吊。

⑥ 通風機的進口若需接管道，則應用軟聯接，通風機不承載管道重量。

⒊ 風機的試運轉

① 安裝完畢后，把電機接線盒的線頭接到事先安裝好的，電壓為380V，頻率為50Hz的電源上試運轉。

② 點動合上電源開關，如無發生不正?，F(xiàn)象，方可對風機進行試運轉，直到規定的工況進行的連續運轉試驗。待運行正常后，方可正式使用。

六、 維護、保養

⒈ 風機長期未使用時，應在通風、不易潮濕地方安置，再重新使用時，必須先進行檢查各連接部分是否牢固可靠，并經試運轉后方可正式使用。

⒉ 經常注意風機在運轉中是否平穩，有無異常聲音，振動是否加大，發現不正常情況時，應及時進行檢修。

⒊ 風機在試運轉或正常使用中，碰到下列情況應立即停機，查明原因，待故障排除后方可起動：

① 發生強烈振動；

② 突然噪聲加大或發出異常聲響；

③ 電機超功率；

④ 電機冒白煙。

⒋ 定期清除風機內部的灰塵、污垢等雜質，若發現應予以清理。

⒌ 定期檢查風機連接件、緊固件有否松動。

⒍ 對通風機設備的修理，不允許在運轉中進行。

⒎ 通風機安裝使用后每臺通風機都應建立設備維修保養記錄，以此為基礎進行定期檢修。設備維修保養記錄上應注明通風機及電動機的主要規格、制造廠名、進貨日期等主要項目，同時還應記入每次定期維修保養時的檢修記錄。

七、 訂貨須知

⒈ 訂貨時須注明風機的機號、轉速、流量、壓力及電動機型號、功率。

⒉ 本公司還制造生產活頁風門、安全網等該型風機的附件產品，用戶若需要，訂貨時應注明。

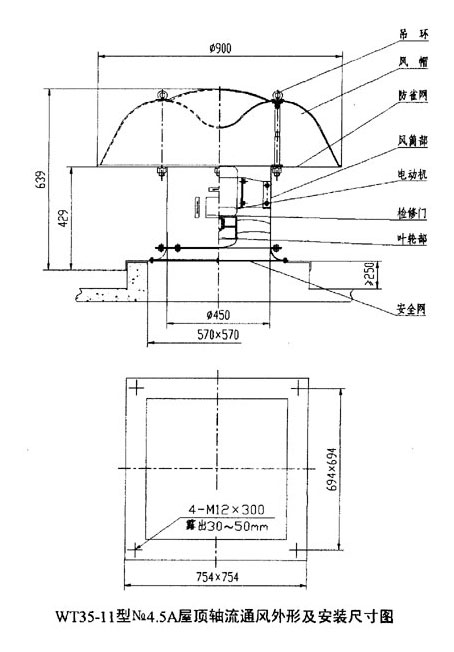

八、 外形及安裝尺寸圖
