一、風機的用途和特點

Y5-47型鍋爐離心引風機，是為適應燃用各種煤質并配有除塵裝置的工業鍋爐（1～20T/h）而聯合設計的，最高全壓效率達89.5%的新系列引風機，凡進氣條件相當，性能又相適應者均可選用，但氣體最高溫度不得超過250℃。

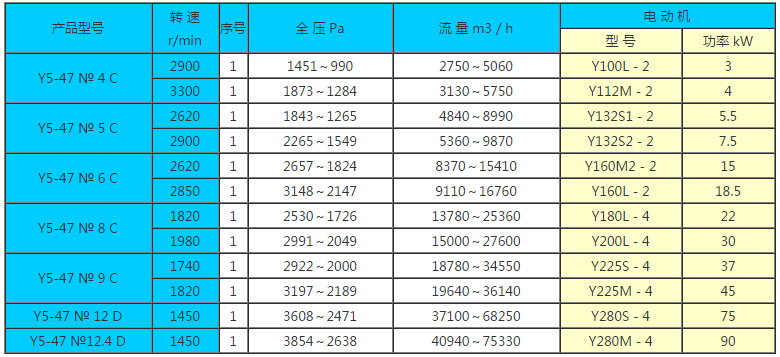

二、Y5-47型鍋爐離心引風機性能參數表

性能表中提供的參數?！?－№6性能按氣體溫度為250℃，大氣壓力為101325Pa，氣體密度為0.672kg/m3的煙氣介質計算；№8以上性能按氣體溫度為200℃，大氣壓力為101325Pa，氣體密度為0.745kg/m3的煙氣介質計算。

三、風機的型式和結構

⒈ 引風機制成單吸入，機號有№4、5、6、8、9、12、12.4七種。

⒉ 引風機又可制成順時針旋轉或逆時針旋轉兩種型式。從電動機一端正視，葉輪工作時順時針旋轉稱為順時針旋轉風機，以"順"表示；逆時針旋轉稱為逆時針旋轉風機，以"逆"表示。

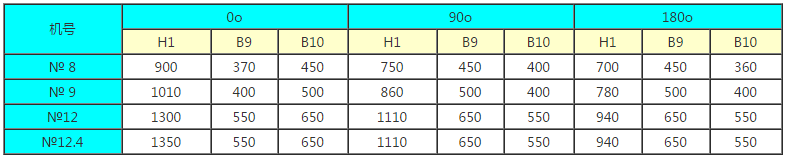

⒊ 風機的出風口位置以機殼的出風口角度表示。"順"和"逆"均可制成0°、90°和180°三種角度。

風機由葉輪、機殼、進風口、傳動組、及調節門等部分組成。

四、風機的安裝、使用與維護

⒈ 安裝前應對風機各部件進行全面檢查。機件是否完整，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有否損傷，傳動組是否靈活等等。如發現問題應立即予以修好和調整。

⒉ 安裝時嚴禁雜物和工具掉入或遺留在機殼內。在一些接合面上，為了防止生銹造成的拆卸困難，應涂上一些潤滑脂或機械油。進、出風管道聯接時應使之自然吻合，不得強行聯接，更不允許將管道等重量加在風機各部件上，力求風機處于穩定的水平位置。

⒊安裝要求

(1) 為得到高效率，應按圖紙所示的位置及尺寸進行安裝。特別要保證進風口與葉輪的間隙尺寸。

(2) 三角帶傳動的，應使主軸三角帶輪與電機三角帶輪相對應的槽不錯位。套上膠帶后，裝上用戶自制的安全罩，以利安全。

(3) 聯軸器傳動的。風機主軸與電機軸的不同軸度，聯軸器兩端面的不平行度均不得超過0.05mm。

(4) 安裝調節門時，注意不要裝反，要保證進氣方向與葉輪旋轉方向一致。

(5) 安裝后，試拔動傳動組，避免有過緊或與固定部分碰撞現象。

⒋ 全部安裝完畢，在總檢合格后，方能進行試運轉。

為了防止電機因過載毀壞，在風機啟動和試運轉時，必須在無載荷（關閉進風管道中的閘門或調節門）的情況下進行。如運轉情況良好，然后逐步打開煙道閘或調節門作滿載荷的正常工況（規定全壓和流量）的連續運轉試驗。所安裝的風機試運行時間不少于2小時，修理安裝后的風機試運轉時間不少半小時。如無異?，F(xiàn)象發生，方可正式投入使用。

鍋爐引風機所選用的功率，系指在特定工況下，加上機械損失、自冷風盤的電耗與應有的貯備量而言，并非風機在風門全開時所配的功率，故在使用時切勿將風門全開（管道有阻力例外），在運轉過程中應嚴格控制電流，不得超過電機額定值，否則均會燒壞電機。

⒌ 風機的維護

為了避免由于維護不當而引起人為故障及事故發生，預防風機及電動機各方面的自然故障及事故的發生，從而充分發揮設備的效能，延長設備的使用壽命。因此，必須加強風機的維護。

㈠ 風機維護工作注意事項：

1、只有在風機設備完全正常的情況下方可運轉。

2、如風機設備在檢修后開動時，則需注意風機各部位是否正常。

3、定期清除風機內部特別是葉片處積灰、污垢等雜質，并防止銹蝕。

4、為了確保人身安全，風機的維護必須在停車時進行。

㈡ 風機正常運轉中的注意事項

1、在風機的開車、停車或運轉過程中，如發現不正?，F(xiàn)象時，應立即進行檢查，設法消除。如發現大故障應立即停車檢修。

2、除每次拆修后應更換潤滑劑外，正常情況下1～3月更換一次潤滑劑。

3、三角膠帶應經常保持膠帶均勻拉緊狀態，周圍溫度不宜過高，并避免膠帶與油脂接觸。

五、單機成套供應范圍

鍋爐引風機一臺，調節門一個，配套電機一臺，電機導軌一副，電機皮帶輪一只，三角膠帶一副，地腳螺栓一副。

六、訂貨須知

訂貨時須注明風機的機號、轉速、流量、壓力、出風口角度及旋轉方向，以及電動機型號、功率、轉速等。

七、外形及安裝尺寸圖

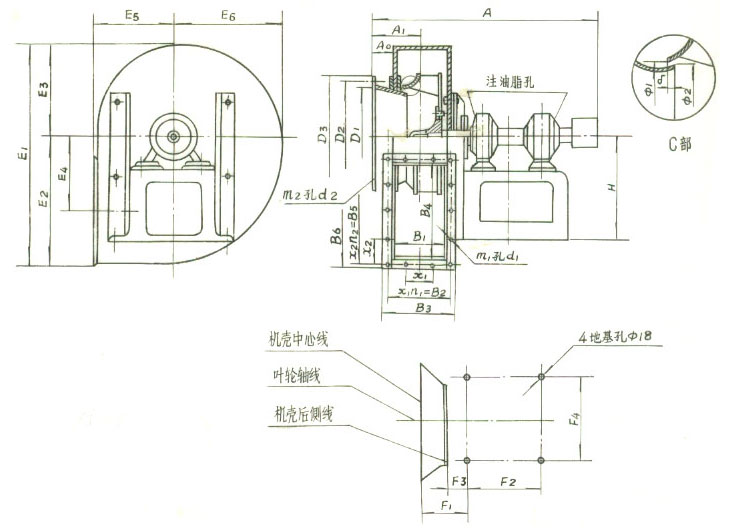

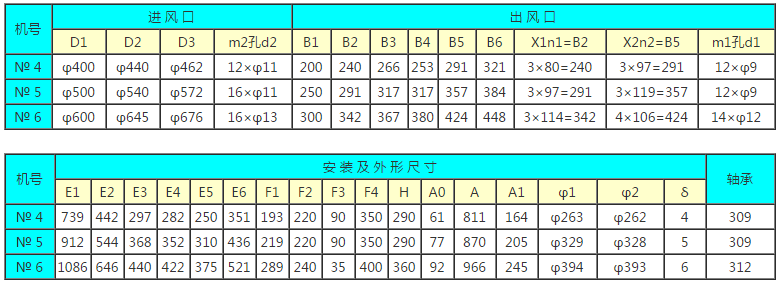

Y5-47 № 4C～6C鍋爐離心引風機外形及安裝尺寸

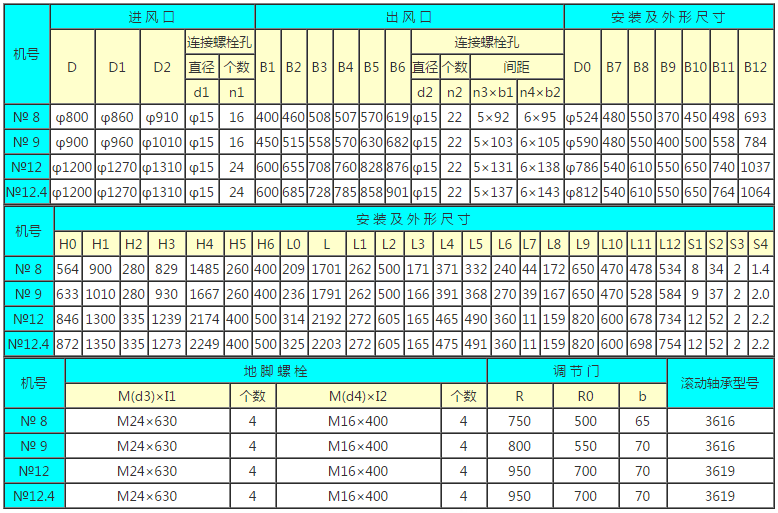

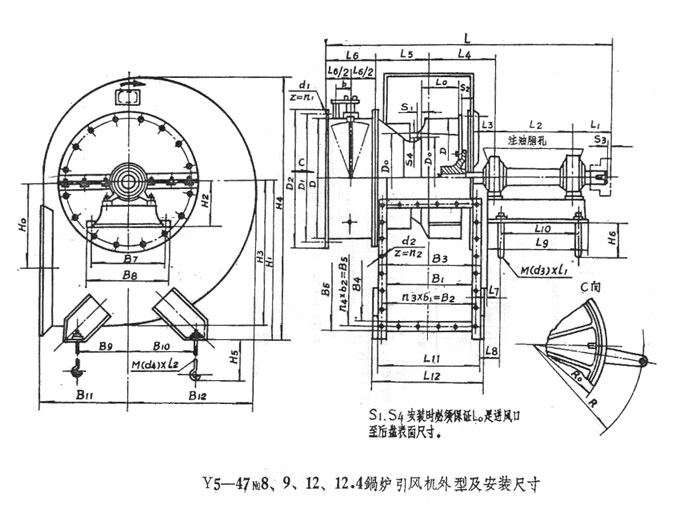

Y5-47 № 8～12.4鍋爐離心引風機外形及安裝尺寸
