一、用途和標準

9-28型離心通風機一般用于鍛冶爐及高壓強制通風，并廣泛用于物料輸送，可適用于輸送空氣及無腐蝕性、不自燃、不含有粘性物質的氣體。輸送介質的溫度，一般不超過80℃，介質中所含的塵土及硬質細顆粒不大于150㎎/m3。該風機還可用作水泥窯外分解工藝(機號16以上)，鋼冶煉等特殊場合使用的高溫風機(改用耐熱，高強度材料)。

本風機執行標準GB/T13275-91《一般用途離心通風機技術條件》。

二、結構型式

該風機為單吸入或雙吸入式(機號16以上)，通風機可制成右旋和左旋兩種型式。從電動機一端正視，如葉輪順時針旋轉稱為順旋風機，以"順"表示，逆時針稱逆旋風機，以"逆"表示。

風機的出風口位置以機殼的出風口角度表示，"左"、"右"均可制成0°、45°、90°、135°、

180°、225°共6個角度。風機的傳動方式為A式、D式和F式(機號16以上)3種。

№4~6.3主要由葉輪、機殼、進風口、支架等組成，№7.1~16主要由葉輪、機殼、進風

口、傳動組等組成。F式傳動(機號16以上)主要由葉輪、機殼、進風口、進氣箱、傳動組等組成，風機根據用戶所需，亦可帶調節門。

⑴葉輪：9-28型風機的葉輪上有16片長葉片、16片短葉片。葉輪成型后經動平衡校正，運轉平穩可靠，使用壽命較長。

⑵機殼：用普通鋼板焊接成蝸殼形整體結構。用于高溫風機可根據溫度情況選擇耐熱材料，機殼亦可制成分體。

⑶進風口：制成收斂式流線型整體結構，用螺栓固定在前蓋板組上。

⑷傳動組：由主軸、軸承箱、聯軸器等組成，主軸根據用途不同，可用優質鋼或耐熱鋼制成，采用球軸承或滑動軸承。球軸承用軸承潤滑脂潤滑，滑動軸承用稀油潤滑。D式軸承箱上裝有油位指示器，潤滑油采用30號機械油，加入油量按油位標志的要求。

三、性能與選擇

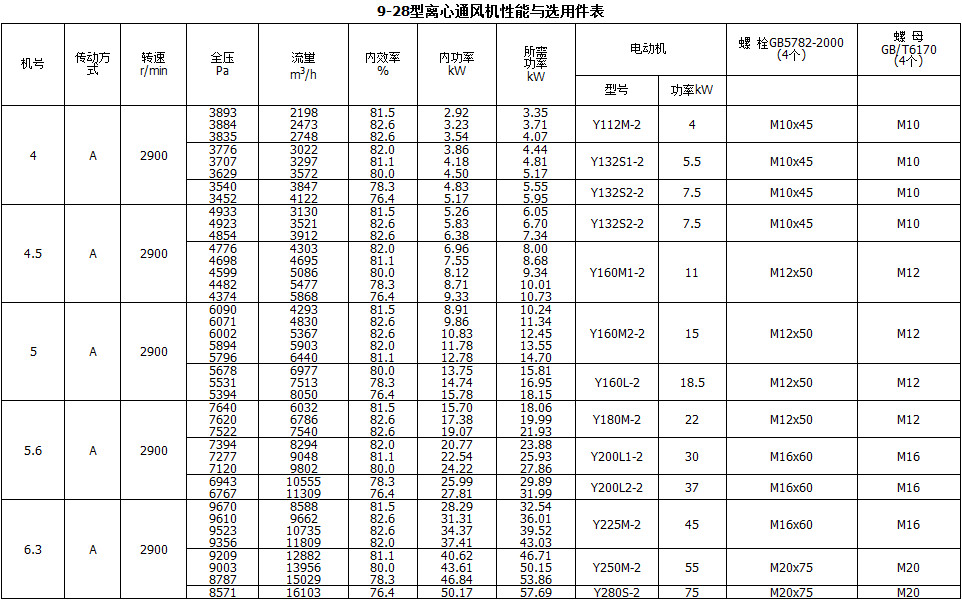

⑴性能表中所提供的參數，一般指在通風機進口標準狀態下輸送氣體的性能。標準狀態大氣壓pa=101300Pa，氣體溫度t=20℃，相對濕度50%，空氣密度ρ=1.2 kg/m3。

⑵風機出廠的合格品性能是在給定流量下，全壓值偏差±5%。如風機使用條件不是標準狀態時，性能應按有關公式換算。

四、風機的安裝與使用

1. 安裝前：應對風機各部件進行全面檢查。機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有否損傷，傳動組是否靈活等。如發現問題應立即予以修好和調整。

2. 安裝時：注意檢查機殼，嚴禁雜物和工具掉入或遺留在機殼內。在一些結合面上，為了防

止生銹，減少拆卸困難，應涂上一層潤滑脂或機械油。風機與地基結合面，進、出風管道聯接時應使之自然吻合，不得強行聯接，更不允許將管道重量加在風機各部件上，并注意保證風機處于穩定的水平位置。

3. 安裝要求

⑴安裝后，試拔動傳動組，檢查是否有過緊或與固定部分碰撞現象。

(2)電機安裝后應安裝聯軸器護罩(用戶自備)；如進氣口處不接進氣管道時需加添防護網。 .1 .

⑶全部安裝完畢，在總檢合格后，方能進行風機的試運轉。

⒋ 風機的試運轉

為了防止電機過載燒毀，在風機啟動時，必須在無載荷（將進風閥門關閥，出風閥門稍開）的情況下進行。如運轉情況良好，逐步開啟閥門直至規定的工況為止。在運轉過程中嚴格控制電流，不得超過電機額定值。

在額定工況下的連續運轉時間，對于修理安裝試運轉不少于30分鐘，對于新安裝風機試

運行不少于2小時。

⒌ 風機的操作

⑴ 風機啟動前，應進行下列準備工作：

a．將進風閥門關閉，出風閥門稍開。

b．檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞及摩擦現象。

⑵ 當風機啟動后，達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫

度沒有特殊要求時，軸承溫升不得超過周圍環境溫度的40℃；軸承部位的均方根振動速度值

不得大于6.3mm/s。如發現風機有劇烈的振動、撞擊、軸承溫度迅速上升等反?，F(xiàn)象時，必須

緊急停車。

五、風機的維護

㈠ 風機維護工作注意事項：

1、只有在風機設備完全正常的情況下方可運轉。

2、如風機設備在檢修后開動時，則需注意風機各部位是否正常。

3、定期清除風機內部積灰、污垢等雜質，并防止銹蝕。

4、為了確保人身安全，風機的維護必須在停車時進行。

㈡ 風機正常運轉中的注意事項

1、在風機的開車、停車或運轉過程中，如發現不正常現象時，應立即進行檢查，若是小故障

應及時查明原因設法消除。如發現大故障應立即停車檢修。

2、除每次檢修后應更換潤滑劑外，正常情況下根據實際情況更換或補充潤滑劑。

六、風機主要故障及原因

1. 風機振動劇烈

① 機殼或進風口與葉輪摩擦。

② 基礎的剛度不夠或不牢固。

③ 葉輪鉚釘松動或葉輪變形。

④ 葉輪軸盤孔與軸配合松動。

⑤ 機殼、軸承座與支架、軸承座與軸承蓋等聯接螺栓松動。

⑥ 風機進、出氣管道安裝不良，產生共振。

⑦ 葉片上有積灰、污垢、磨損，葉片變形、軸彎曲，使轉子產生不平衡。

⑧ 風機軸與電機軸不平行，兩聯軸器錯位超差或無間隙。

2．軸承溫升過高

① 軸承箱振動劇烈。

② 潤滑劑質量不良、變質、填充量不足或含有灰塵、粘砂、污垢等雜質。

③ 軸承箱蓋、座聯接螺栓之緊力過大或過小。

④ 軸與滾動軸承安裝歪斜，前后兩軸承不同心。 .2.

⑤ 滾動軸承損壞或軸彎曲。

3.電機電流過大和溫升過高

① 開車時進、出氣管道閘門未關。

② 電機輸入電壓過低或電源單相斷電。

③ 受軸承箱劇烈振動的影響。

④ 主軸轉速超過額定值。

七、訂貨須知

⑴單機成套供應范圍為：風機一臺；配套電動機一臺；地腳螺栓：A式傳動4套、D式

傳動12套、F式傳動12套；D、F式傳動聯軸器一套。用戶如需要調節門，需在訂貨時注明。

⑵訂貨時需注明風機的機號、轉速、流量、全壓、出風口角度和旋轉方向、傳動方式、

電動機型號和功率。機號大于16的風機此樣本未給安裝尺寸，用戶訂貨時本公司及時供給。

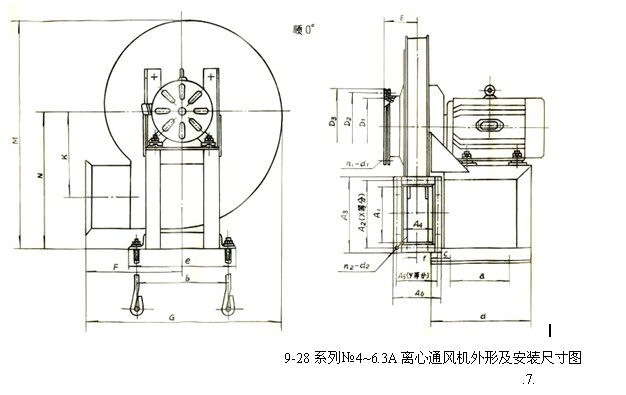

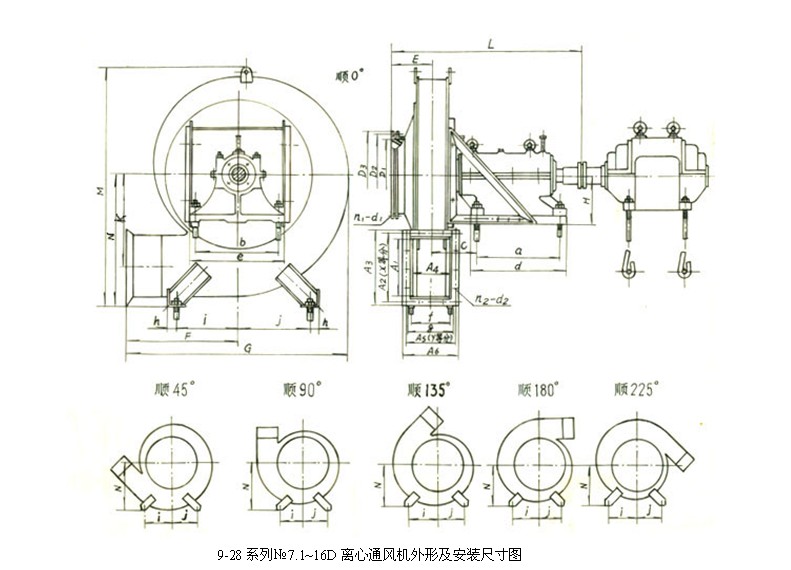

八、9-28型離心通風機外形及安裝尺寸圖
