一、用途和標準

10-18型高壓離心通風機適用于中小型化肥廠生產工藝配備設備、化鐵爐、燃燒爐、正壓

燃油鍋爐的強制通風，并可廣泛用于物料、糧食輸送。輸送空氣為無腐蝕性、不自燃、不含粘性的氣體。如無特殊要求，介質溫度一般不超過80℃，介質的含塵量不大于150㎎/m3。

本風機執行標準GB/T13275-91《一般用途離心通風機技術條件》。

二、結構型式

該風機為單吸入或雙吸入式，系列共有17個機號， 通風機可制成右旋和左旋兩種型式。

從電動機一端正視，如葉輪順時針旋轉稱為順旋風機，以"順"表示，逆時針稱逆旋風機，以

"逆"表示。

風機的出風口位置以機殼的出風口角度表示，"左"、"右"均可制成0°、45°、90°、135°、

180°、225°共6個角度。風機的傳動方式為A式、D式和F式3種。

№4~6.3主要由葉輪、機殼、進風口、支架等組成，№7.1~25主要由葉輪、機殼、進風

口、傳動組等組成。

⑴葉輪：10-18型風機葉片為6片長葉片、6片短葉片。葉輪成形后經動平衡校正，因此，運轉平穩可靠，使用壽命較長。

⑵機殼：用普通鋼板焊接成蝸殼形整體結構。

⑶進風口：制成收斂式流線型整體結構，用螺栓固定在前蓋板組上。

⑷傳動組：由主軸、軸承箱、聯軸器等組成，主軸由優質鋼制成，軸承箱采用整體結構。

№7.1~16：D式軸承箱上裝有油位指示器，潤滑油采用30號機械油，加入油量按油位標

志的要求?！?8~25：F式為雙支撐兩個軸承箱，采用滾動軸承，用軸承潤滑脂潤滑。

三、性能與選擇

⑴風機性能一般均指在標準狀態下輸送氣體的性能。標準狀態大氣壓pa=101325Pa，氣體

溫度t=20℃，相對濕度50%，空氣密度ρ=1.2 kg/m3。

⑵當使用狀態為非標準狀態時，必須把非標準狀態的性能換算到標準狀態的性能，然后根據換算性能選擇風機。

四、風機的安裝與使用

1. 安裝前：應對風機各部件進行全面檢查。機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密，葉輪、主軸、軸承等主要機件有否損傷，傳動組是否靈活等。如發現問題應立即予以修好和調整。

2. 安裝時：注意檢查機殼，嚴禁雜物和工具掉入或遺留在機殼內。在一些結合面上，為了防

止生銹，減少拆卸困難，應涂上一層潤滑脂或機械油。風機與地基結合面，進、出風管道聯接時應使之自然吻合，不得強行聯接，更不允許將管道重量加在風機各部件上，并注意保證風機處于穩定的水平位置。

3. 安裝要求

⑴安裝后，試拔動傳動組，檢查是否有過緊或與固定部分碰撞現象。

(2)電機安裝后，應安裝聯軸器護罩(用戶自備)；如進氣口處不接進氣管道時，也需加添防護網(用戶自備)。

.1.

⑶全部安裝完畢，在總檢合格后，方能進行風機的試運轉。

⒋ 風機的試運轉

為了防止電機過載燒毀，在風機啟動時，必須在無載荷（將進風閥門關閥，出風閥門稍開）的情況下進行。如運轉情況良好，逐步開啟閥門直至規定的工況為止。在運轉過程中嚴格控制電流，不得超過電機額定值。

在額定工況下的連續運轉時間，對于修理安裝試運轉不少于30分鐘，對于新安裝風機試

運行不少于2小時。

⒌ 風機的操作

⑴ 風機啟動前，應進行下列準備工作：

a．將進風閥門關閉，出風閥門稍開。

b．檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞及摩擦現象。

⑵ 當風機啟動后，達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫

度沒有特殊要求時，軸承溫升不得超過周圍環境溫度的40℃；軸承部位的均方根振動速度值

不得大于6.3mm/s。如發現風機有劇烈的振動、撞擊、軸承溫度迅速上升等反?，F(xiàn)象時，必須

緊急停車。

五、風機的維護

㈠ 風機維護工作注意事項：

1、只有在風機設備完全正常的情況下方可運轉。

2、如風機設備在檢修后開動時，則需注意風機各部位是否正常。

3、定期清除風機內部積灰、污垢等雜質，并防止銹蝕。

4、為了確保人身安全，風機的維護必須在停車時進行。

㈡ 風機正常運轉中的注意事項

1、在風機的開車、停車或運轉過程中，如發現不正?，F(xiàn)象時，應立即進行檢查，若是小故障

應及時查明原因設法消除。如發現大故障應立即停車檢修。

2、除每次檢修后應更換潤滑劑外，正常情況下根據實際情況更換或補充潤滑劑。

六、風機主要故障及原因

1. 風機振動劇烈

① 機殼或進風口與葉輪摩擦。

② 基礎的剛度不夠或不牢固。

③ 葉輪鉚釘松動或葉輪變形。

④ 葉輪軸盤孔與軸配合松動。

⑤ 機殼、軸承座與支架、軸承座與軸承蓋等聯接螺栓松動。

⑥ 風機進、出氣管道安裝不良，產生共振。

⑦ 葉片上有積灰、污垢、磨損，葉片變形、軸彎曲，使轉子產生不平衡。

⑧ 風機軸與電機軸不平行，兩聯軸器錯位超差或無間隙。

2．軸承溫升過高

① 軸承箱振動劇烈。

② 潤滑劑質量不良、變質、填充量不足或含有灰塵、粘砂、污垢等雜質。

③ 軸承箱蓋、座聯接螺栓之緊力過大或過小。

④ 軸與滾動軸承安裝歪斜，前后兩軸承不同心。 .2.

⑤ 滾動軸承損壞或軸彎曲。

3.電機電流過大和溫升過高

① 開車時進、出氣管道閘門未關。

② 電機輸入電壓過低或電源單相斷電。

③ 受軸承箱劇烈振動的影響。

④ 主軸轉速超過額定值。

七、訂貨須知

⑴單機成套供應范圍為：風機一臺；配套電動機一臺；地腳螺栓：A式傳動1副、D式

傳動12套、F式傳動12套；D、F式傳動聯軸器一套。

⑵訂貨時需注明風機的機號、轉速、流量、全壓、出風口角度和旋轉方向、傳動方式、

電動機型號和功率。

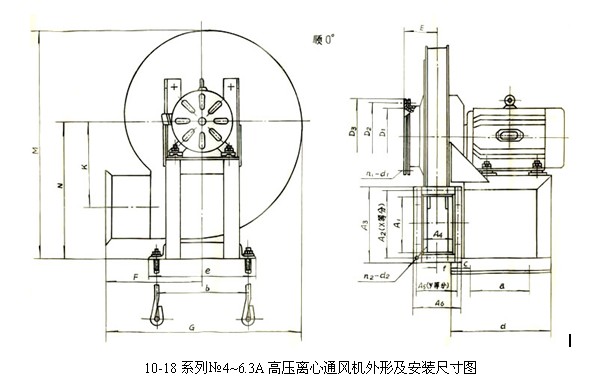

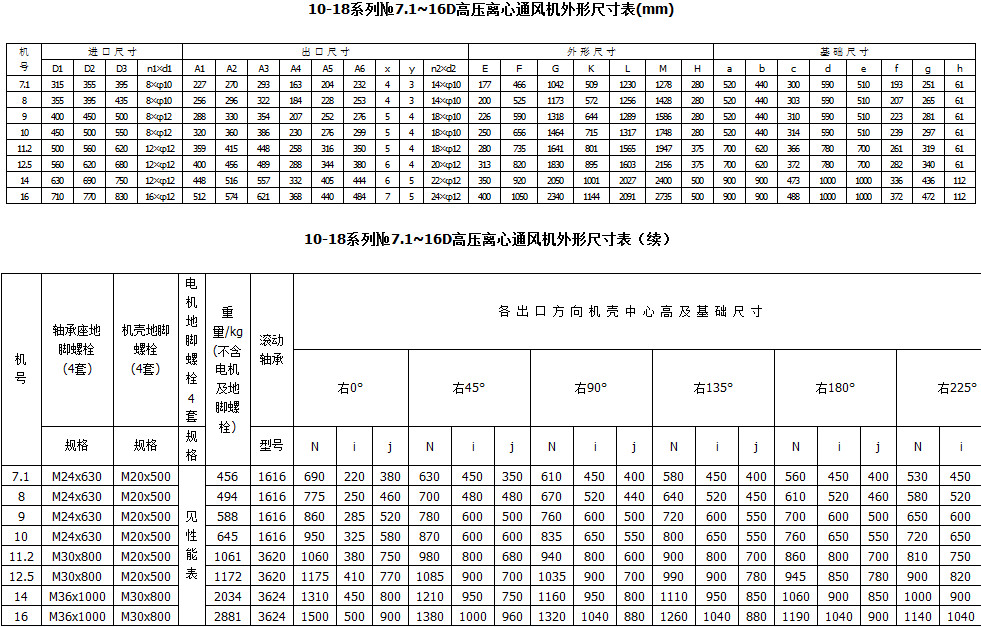

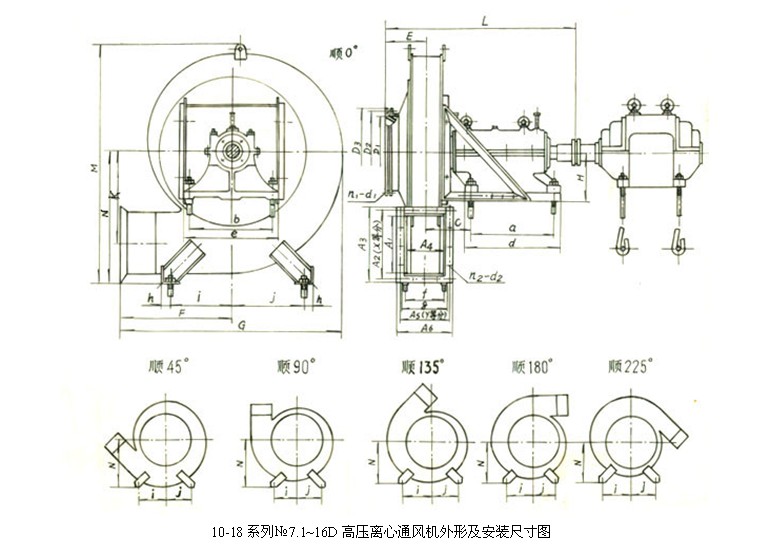

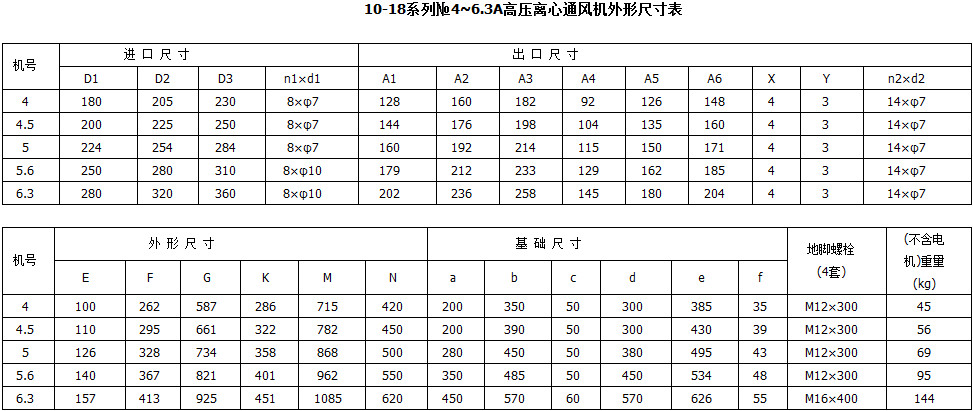

八、10-18型高壓離心通風機外形及安裝尺寸圖

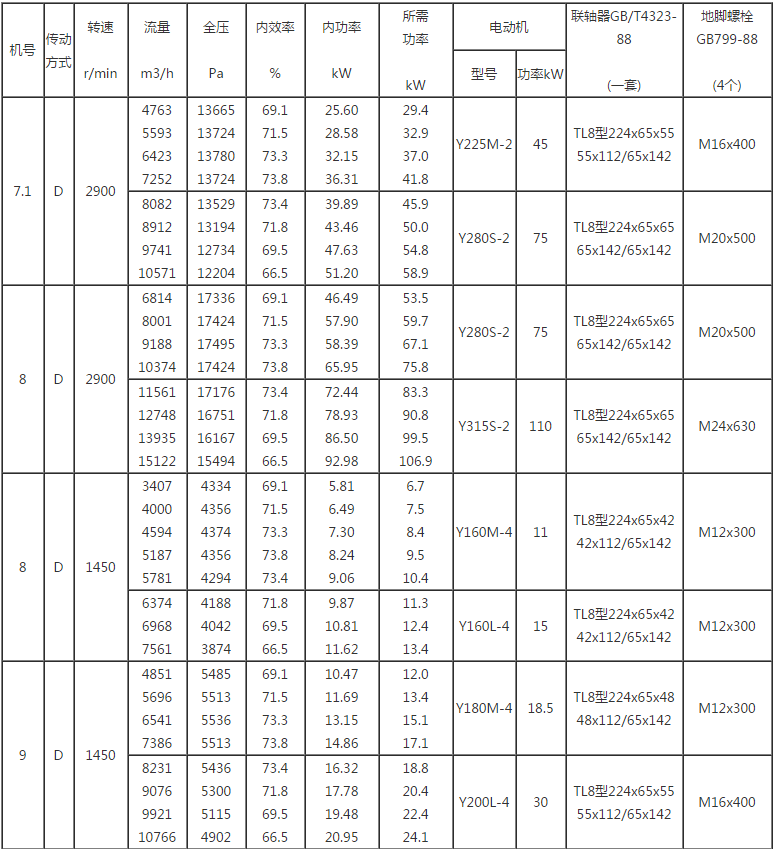

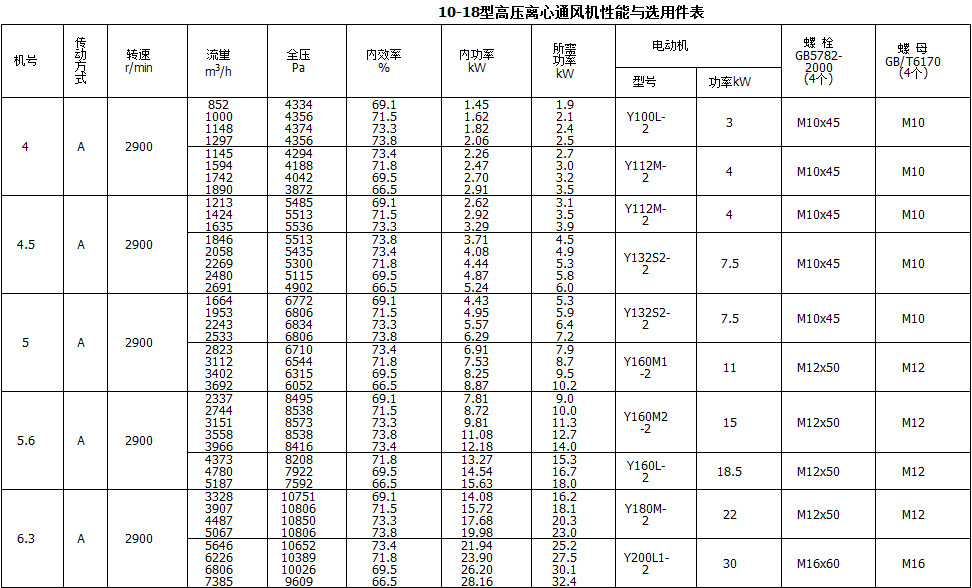

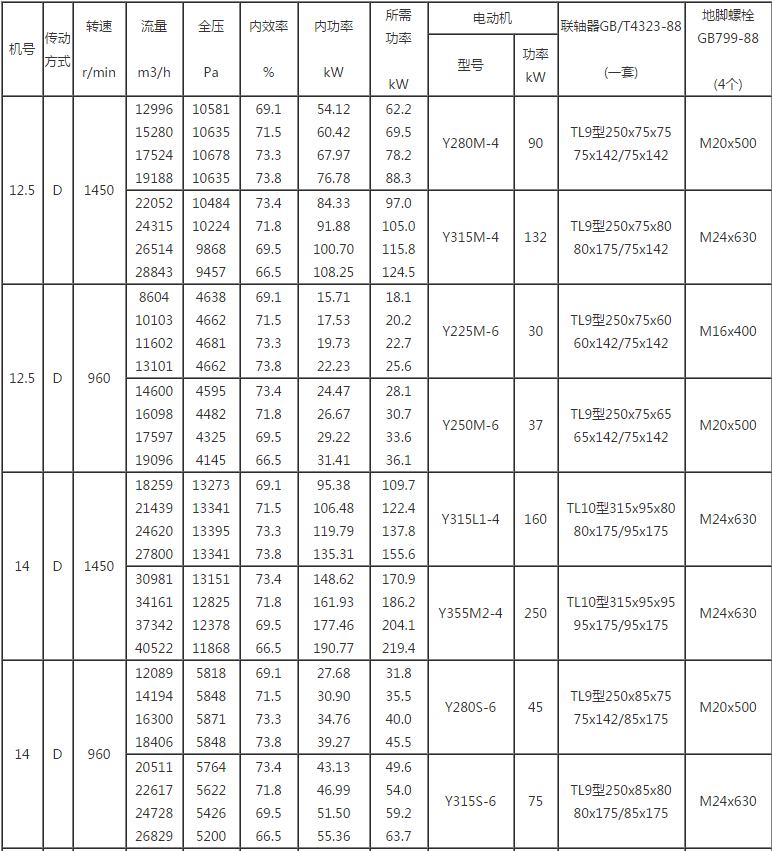

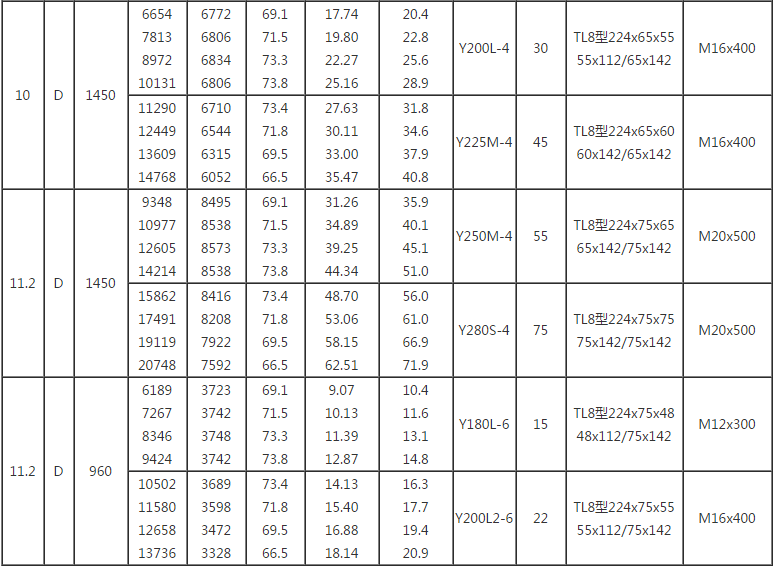

10-18型高壓離心通風機性能與選用件表（續1）

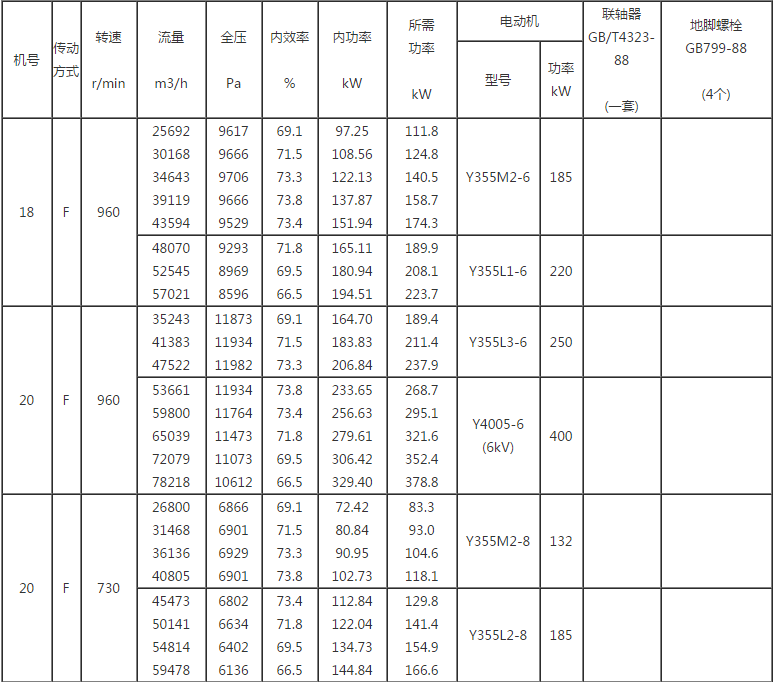

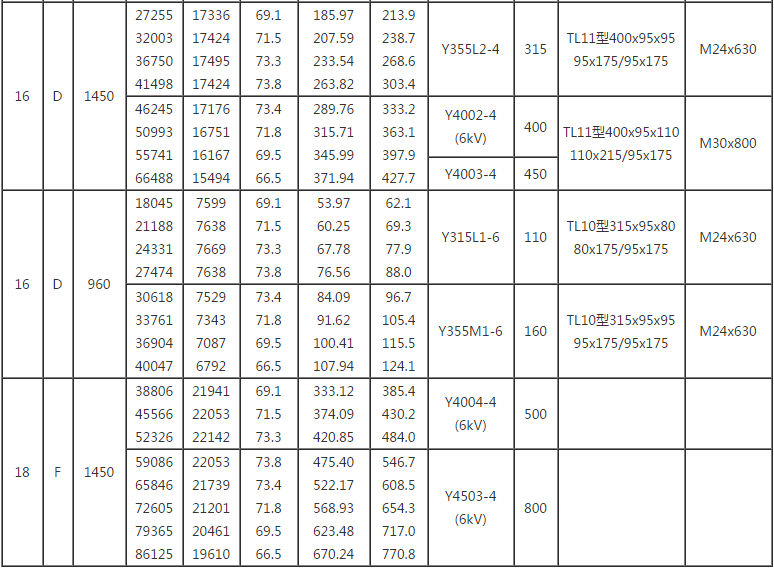

10-18型高壓離心通風機性能與選用件表（續2）

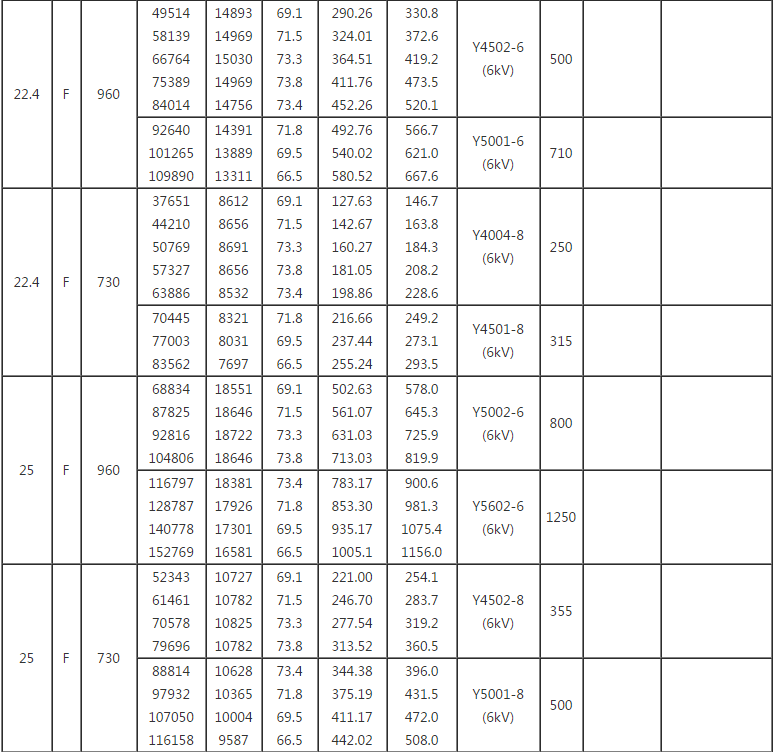

10-18型高壓離心通風機性能與選用件表（續3）
