一、 特點和用途

T4-72型離心通風機可作為一般工廠及大型建筑物的室內通風換氣用，輸送空氣和其他不自燃的、對人體無害的、對鋼材無腐蝕性的氣體。BT4-72型通風機可作為易燃、易揮發性氣體的通風換氣用，氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150 mg/m3。氣體溫度不得超過80oC。

BT4-72型通風機的性能與選用件及地基尺寸與T4-72型一致，可按其樣本選擇。該風機結構基本與T4-72型相同。No3～6A采用B35型法蘭盤與底腳的電動機，No7～12C電動機選用該表中與Y系列對應的YB系列，安裝型式為B3。

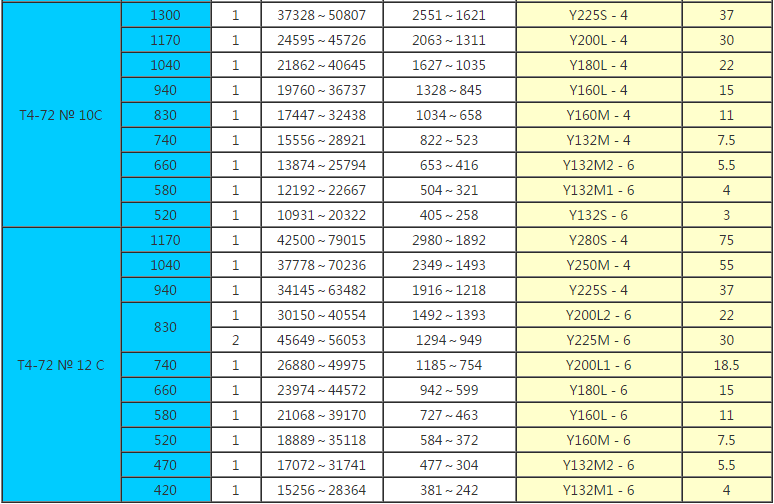

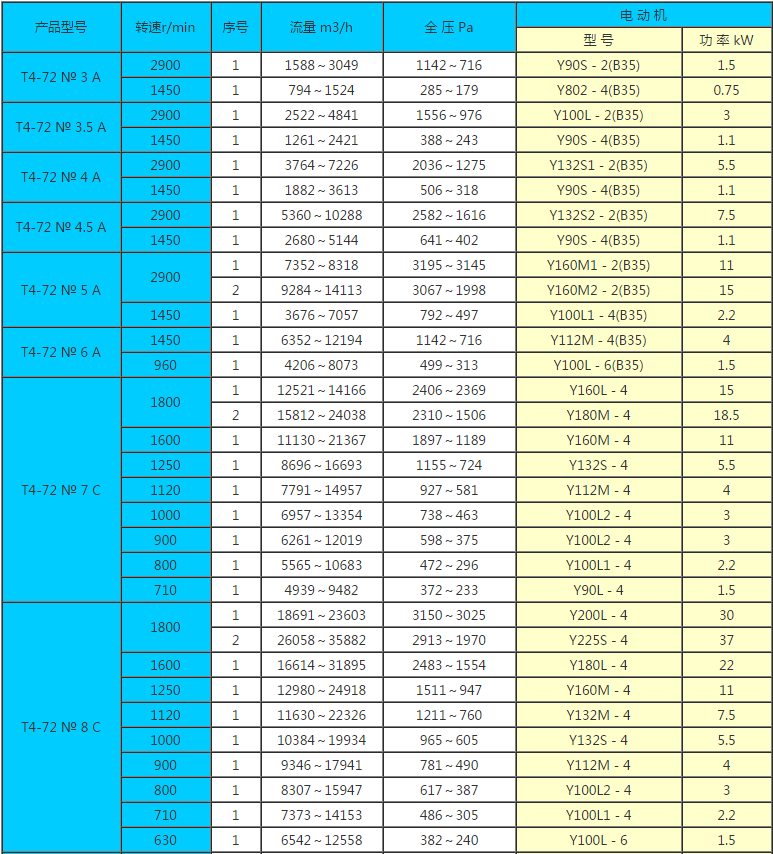

二、T4-72型、BT4-72型離心通風機性能參數表

性能表中提供的參數，若無特殊說明均按風機的標準進口狀態來計算，即介質為空氣，壓力為101325Pa，溫度為20℃，密度為1.2kg/m3，相對濕度為50％的標準狀態。

三、 型式和結構

風機可制成順時針旋轉和逆時針旋轉二種形式。從電動機一端正視，葉輪按順時針?lè)较蛐D(zhuǎn)稱為順時針旋轉風機，以"順"表示，葉輪按逆時針?lè)较蛐D(zhuǎn)稱為逆時針旋轉風機，以"逆"表示。

風機的出口位置，以機殼的出風口角度表示。T4－72風機№3～6在出廠時均做成一種形式。№3～6出風口位置調整范圍0°～225°間隔是45°，傳動方式為Ａ；№7 ～12的出風口位置制成固定的三種：0°、90°、180°，不能調整；№7 ～12的傳動方式為Ｃ式傳動。

T4－72型風機中的№3 ～6風機主要由葉輪、機殼、進風口等部分配直聯電動機組成，№7～12除上述部分外還有傳動部分等。

四、 風機的安裝與使用

在安裝前首先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查。對葉輪、主軸和軸承等更應特別細致檢查，如發現損傷，應該修好，然后用煤油清洗軸承箱內部。

在安裝操作的過程中必須注意下列幾點：

1． 在一些結合面上，為了防止生銹，減少拆卸困難，應涂上一些潤滑脂或機械油。

2． 在上結合面的螺栓時，如有定位銷釘應先上好銷釘，再擰緊螺栓。

3． 檢查機殼內及其它殼體內部，不應有掉入、遺留的工具和雜物。

安裝要求：

1. 安裝風機時，輸氣管道的重量不應加在機殼上，注意進風口與葉輪之間間隙尺寸，而且保持軸向水平位置。

2. 安裝進風口管道時，可以直接利用進風口本身的螺栓聯接，此時進風口的固定是靠三個沉頭螺釘。

3. 出風口被安裝成某一角度時，后蓋板適當?shù)匦D(zhuǎn)能保持標牌在水平位置，其中№7 ～12角鋼法蘭面應保持水平。

4. 安裝№7～12Ｃ式風機時，需測量風機主軸和電機軸的不平行度。兩軸不平行度允差為0.05mm。

5. 風機安裝完后用手或杠桿撥動轉子檢查是否有過緊或碰撞的現象沒有這些現象時方可試轉。

6. 電機安裝后，安裝皮帶輪或聯軸器護罩，如進氣口處不接進氣管道時，也需加添防護網或其他安全裝置（用戶自備）。

風機所采用的電機的功率，系指在特定工況下，加上機械損失與應在的儲備量而言，并非出風口全開時所需的功率。如風機的出口或入口不接管路或未加外界阻力而進行空運轉，則電機也有燒毀的危險。為安全起見，應在風機的出口或入口管路中加上閥門，起動電機時將其關閉，運轉后將閥門慢慢開啟，達到規定工況為止，并注意電機電流量是否超過規定值。

7. 風機啟動后，達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時軸承溫升不得超過周圍環境溫度的40℃。

五、 風機的維護

為了避免由于維護不當而引起人為故障及事故發生，預防風機及電機各方面的自然故障及事故的發生，從而充分發揮設備的效能，延長設備的使用壽命，必須加強風機的維護。

㈠ 風機維護工作制度

風機維護人員必須注意下列各點：

1. 只有在風機設備完全正常的情況下方可運轉。

2. 如風機設備在檢修后開動時，則需注意風機各部位是否正常。

3. 定期清除風機及氣體輸送管道內部的灰塵、污垢及水等雜質，并防止銹蝕。

4. 對風機設備的清理，不許在運轉中進行。

㈡ 風機正常運轉中的注意事項

⒈ 如發現流量過大，不符使用要求，或短時間內需要較小的流量，可利用節流裝置進行調節。

⒉ 對溫度計及油標的靈敏性定期檢查，并應控制軸承箱油位在規定的允許范圍內。

⒊ 在風機的開車、停車或運轉過程中，如發現不正?，F(xiàn)象時，應立即進行檢查。

⒋ 對檢查發現的小故障，應及時查明原因，設法消除或處理，如小故障不能消除，或發現大故障時，應立即進行檢修。

⒌ 除每次拆修后，應更換潤滑油外，還應定期更換潤滑油。

㈢ 風機的主要故障及原因

在風機的運轉過程中，可能發生某些故障，對于所產生的故障，必須迅速查明原因，及時解決，防止事故的發生。

風機的主要故障有：

1. 軸承箱振動劇烈

① 風機軸與電機軸不平行，皮帶輪槽錯位。

② 機殼或進風口與葉輪磨擦。

③ 基礎的剛度不夠或不牢固。

④ 葉輪鉚釘松動或輪盤變形。

⑤ 葉輪軸盤與軸松動。

⑥ 機殼與支架、軸承箱與支架、軸承箱蓋與座等聯接螺栓松動。

⑦ 風機進出氣管道安裝不良。

⑧ 轉子不平衡。

2．軸承溫升過高

① 軸承箱振動劇烈。

② 潤滑油脂質量不良、變質、含有灰塵、粘砂、污垢等雜質。

③ 軸承箱蓋、座聯接螺栓之緊力過大或過小。

④ 軸與滾動軸承安裝歪斜，前后兩軸承不同心。

⑤ 滾動軸承損壞。

3． 電機電流過大和溫升過高

① 開車時進氣管內閘門或節流閥未關嚴。

② 流量超過規定值或風管漏氣。

③ 風機輸送氣體密度過大。

④ 電機輸入電壓過低或電源單相斷電。

⑤ 受軸承箱劇烈振動的影響。

⑥ 風機工作情況惡化，或發生故障。

六、 訂貨須知

訂貨時須注明風機的機號、轉速、風量、壓力、出風口角度與旋轉方向，以及電動機型號規格。

七、外形及安裝尺寸圖

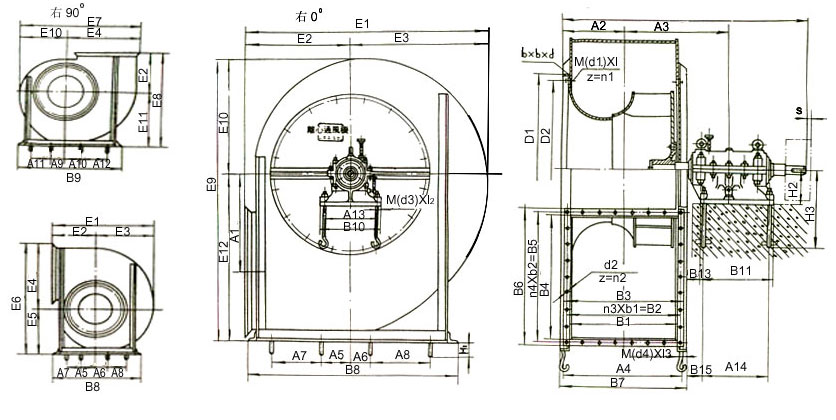

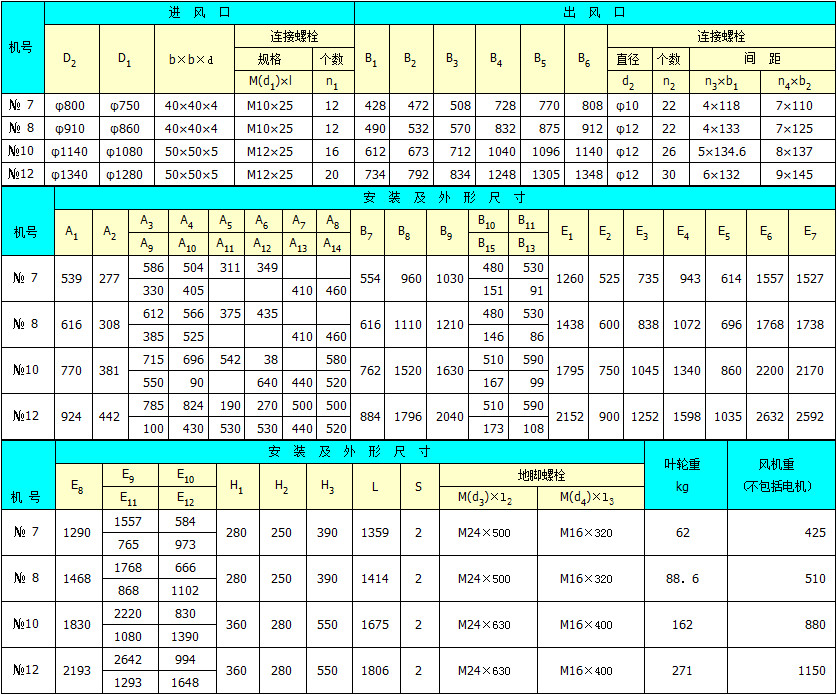

　T4-72 № 7C、8C、10C、12C離心通風機安裝及外形尺寸

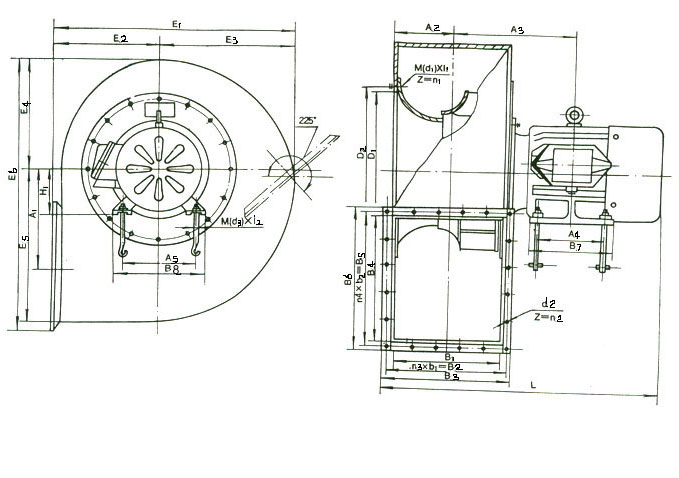

T4-72 № 3A～6A離心通風機安裝及外形尺寸
