4-79系列

所屬分類：通用離心風機
點擊次數：
發布日期：2018/02/06
在線詢價

詳細介紹

一、用途

4-79型離心通風機（以下簡稱風機）可作為一般通風換氣用，其使用條件如下：　　

1.應用場所：作為一般工廠及大建筑物的室內通風換氣，既可用作輸入氣體，也可用作輸出氣體。

2.氣體內的雜質: 氣體內不許有粘性物質，所含塵土及硬質顆粒物不大于150mg/m3。

3.輸送氣體種類: 空氣和其他不自燃的、對人體無害的、對鋼材材料無腐蝕性的氣體。

4.氣體溫度：不得超過80oC。

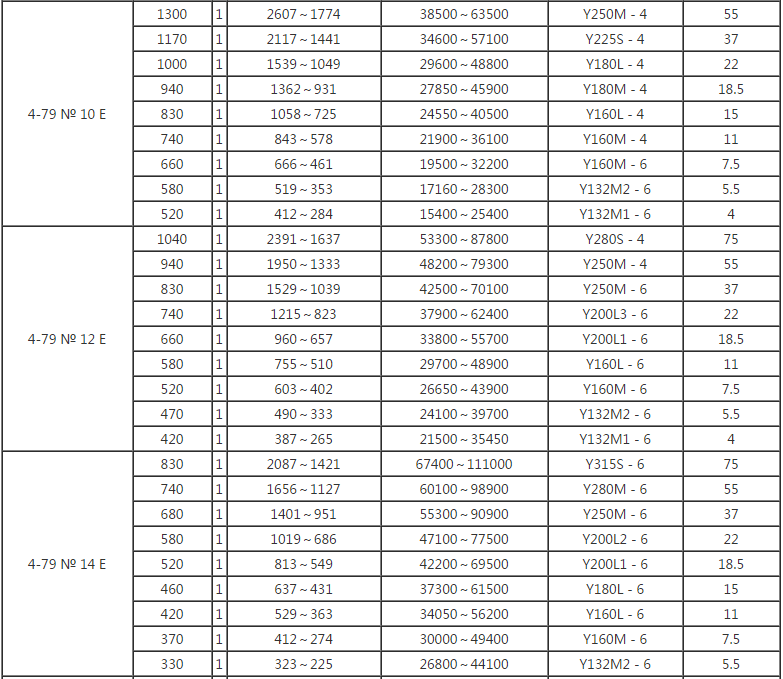

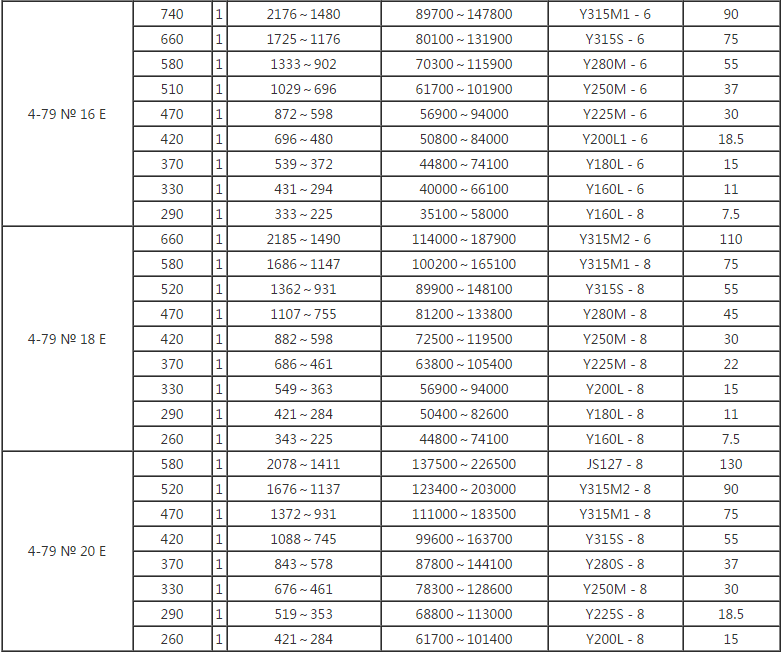

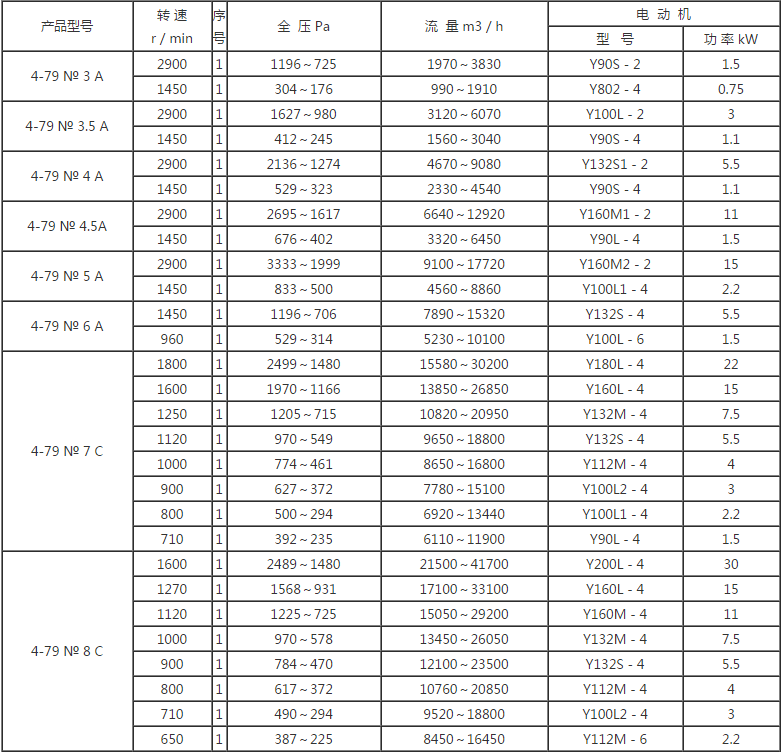

二、4－79型離心通風機性能參數表

性能表中提供的參數，若無特殊說明均按風機的標準進口狀態來計算，即介質為空氣，壓力為101325Pa，溫度為20℃，密度為1.2kg/m3，相對濕度為50％的標準狀態。

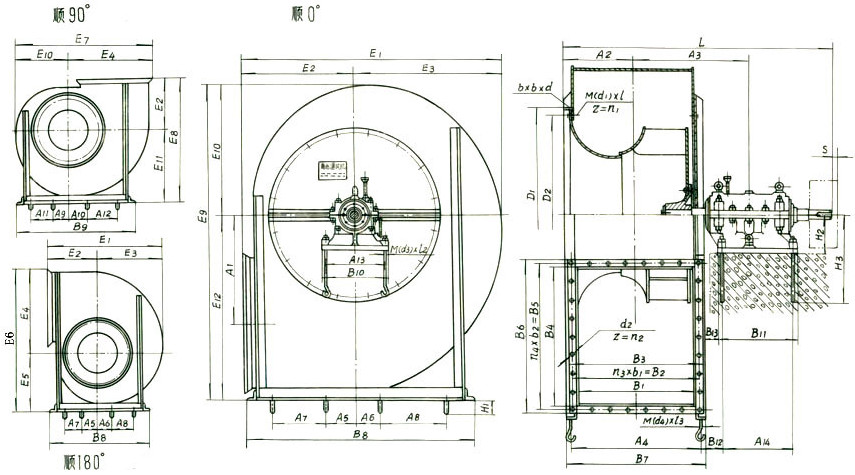

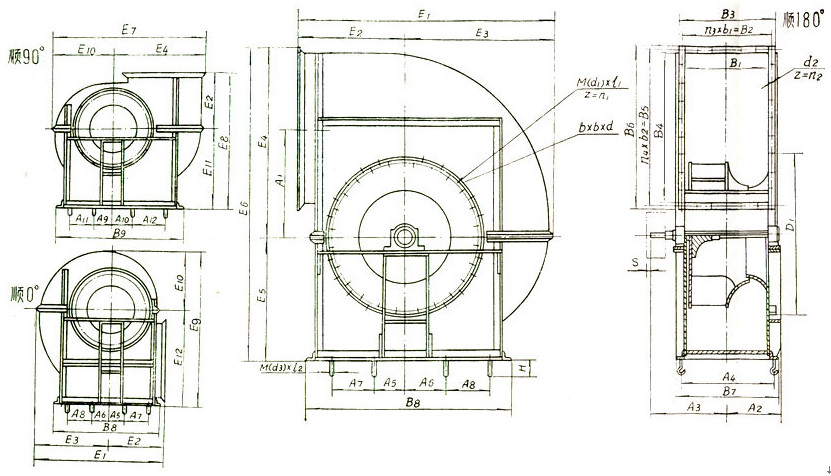

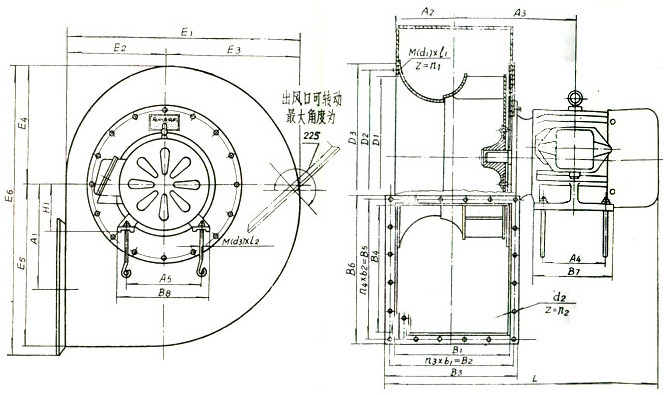

三、風機的型式和結構

風機可制成順時針旋轉和逆時針旋轉兩種型式。從電動機一端正視，葉輪按順時針?lè)较蛐D(zhuǎn)稱為順時針旋轉風機，以"順"表示；葉輪按逆時針?lè)较蛐D(zhuǎn)稱為逆時針旋轉風機，以"逆"表示。

風機的出口位置，以機殼的出風口角度表示。4－79型風機№3～№12在出廠前均作成一種型式，使用單位根據要求再安裝成所需要的位置。訂貨時不需注明?！?出風口位置調整范圍0°～225°間隔是45°?！?.5 ～6出風口位置調整范圍0°～225° 間隔是22.5°?！?～6的傳動方式為Ａ式傳動?！?～8出風口位置調整范圍0°～180° 間隔是22.5°№7～8的傳動方式為Ｃ式傳動 №10～20的傳動方式為Ｅ式傳動?！?0～20出風口位置制成固定的三種：0°、90°、180°，不能調整，訂貨時需注明?！?～20的雙進風型式均制成出風口位置制成固定的三種：0°、90°、180°，傳動方式為Ｅ式傳動，訂貨時需注明。

4－79型風機中№3～6主要由葉輪、機殼、進風口等部分配直聯電動機組成，№7～20除具有上述部分外還有傳動部分等。

四、風機的安裝與使用

在安裝前首先應準備好安裝用材料及工具，并對風機各部分的機件進行檢查。對葉輪、主軸和軸承等更應特別細致檢查，如發現損傷，應予以修好，然后用煤油清洗軸承箱內部。

在進行安裝操作的過程中必須注意下列幾點：

1．在一些結合面上，為了防止生銹，減少拆卸困難，應涂上一些潤滑脂或機械油。

2．在上結合面的螺栓時，如有定位銷釘，應先上好銷釘，再擰緊螺栓。

3．檢查機殼及其它殼體內部，不應有掉入的和遺留的工具和雜物。

安裝要求：

⒈ 安裝風機時，輸氣管道的重量不應加在機殼上，注意進風口與葉輪之間間隙尺寸，而且保持軸向水平位置。

⒉ 安裝進風口管道時，可以直接利用進風口本身的螺栓進行聯接，此時進風口固定是靠三個沉頭螺釘。

⒊ 出風口被安裝成某一角度時，后圓盤適當?shù)匦D(zhuǎn)能保持標牌在水平位置。其中№7～12角鋼法蘭面應保持水平。

⒋ 風機安裝完后用手或杠桿撥動轉子檢查是否有過緊或碰撞的現象沒有這些現象時方可試轉。

⒌ 電動機安裝后，安裝皮帶輪護罩，如進氣口處不接進氣管道時，也需加添防護網或其它安全裝置（用戶自備）。

通風機所采用電動機的功率，系指在特定工況下，加上機械損失與應有的儲備量而言，并非出風口全開時所需的功率。如風機的出口或入口不接管路或未加外界阻力而進行空運轉，則電動機也有燒毀的危險。為安全起見，應在風機的出口或入口管路中加上閥門，起動電機時將其關閉，運轉后將閥門慢慢開啟，達到規定工況為止，并注意電動機電流是否超過規定值。

五、風機的維護

為了避免由于維護不當而引起人為故障及事故發生，預防風機及電動機各方面的自然故障及事故的發生，從而充分發揮設備的效能，延長設備的使用壽命，因此，必須加強風機的維護。

㈠風機維護工作制度

風機維護人員必須注意下列各點：

1. 只有在風機設備完全正常的情況下方可運轉。

2. 如果風機設備在檢修后開動時，則需注意風機各部位是否正常。

3. 定期清除風機及氣體輸送管道內部的灰塵、污垢及水等雜質，并防止銹蝕。

4. 對風機設備的修理，不許在運轉中進行。

㈡風機正常運轉中的注意事項

1. 如發現流量過大，不符使用要求，或短時間內需要較少的流量，可利用節流裝置進行調節。

2. 對溫度計及油標的靈敏性應定期進行檢查。

3. 在風機的開車、停車或運轉過程中，如發現不正?，F(xiàn)象時，應立即進行檢修。

⒋ 對于檢查發現的小故障，應及時查明原因，設法消除或處理，如小故障不能消除，或發現大故障時，應立即進行檢修。

⒌ 除每次拆修后應更換潤滑油外，還應定期更換潤滑油。
