一、 概述

1．5－29型離心鍋爐通風機適應燃用各種煤質的工業鍋爐鼓風之用，亦可用于一般通風。

2．5-29型離心鍋爐通風機可制成順時針或逆時針旋轉兩種型式。從電機端正視葉輪的旋轉方向，順時針旋轉稱為順時針旋轉風機，以“順”表示；逆時針旋轉稱為逆時針旋轉風機，以“逆”表示。

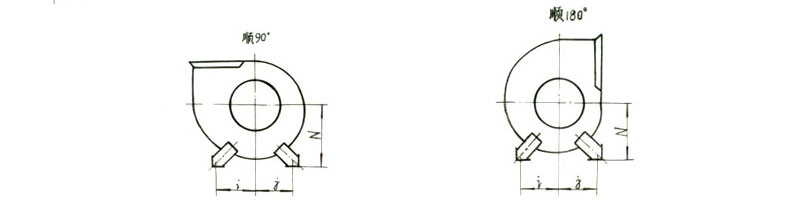

3．風機的出風口位置以機殼的出風口角度表示?！绊槨焙汀澳妗本芍瞥?°、90°和180°三種角度。

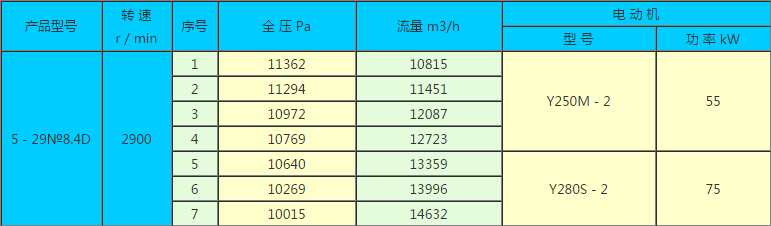

二、5－29型離心通風機性能參數表

性能表中提供的參數，若無特殊說明均按風機的標準進口狀態來計算，即介質為空氣，壓力為101325Pa，溫度為20℃，密度為1.2kg/m3，相對濕度為50％的標準狀態。

三、風機的結構

風機由葉輪、機殼、進風口以及傳動組等組成。

四、通風機的安裝和使用

⒈ 安裝前：先對風機各部件進行全面的檢查，機件是否完整，葉輪與機殼的旋轉方向是否一致，各部聯接是否緊密。葉輪、主軸、軸承等主要機件有無損傷，傳動組是否靈活等等。

⒉ 安裝時：注意檢查機殼，殼內不應有掉入和遺留的工具和雜物，在一些結合面上，為了防止生銹，減少拆卸困難，應涂上一些潤滑脂或機械油。風機與地基結合面，進出風管道聯接時應調整使之自然吻合，不得強行聯接，更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。

⒊ 安裝要求

① 按圖紙所示的位置與尺寸進行安裝。為確保高效率，特別要保證進風口與葉輪的軸向和徑向間隙尺寸。

② 安裝后試拔傳動組，檢查是否有過緊或與固定部分碰撞現象。

③ 全部安裝完畢，總檢合格后，才能進行風機的試運轉。

為了防止電機過載燒毀，在風機啟動時，必須在無載荷（將進風閥門關閉，出風閥門稍關）的情況下進行。如情況良好，遂步打開閥門直至規定的工況為止。在運轉過程中應嚴格控制電流，不得超過額定值。

⒋ 風機的操作

① 風機啟動前，應進行下列準備工作：

a. 將進風閥門關閉，出風閥門稍開。

b. 檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞及磨擦現象。

② 風機啟動后，達到正常轉速時，應在運轉過程中經常檢查軸承溫度是否正常，當軸承溫度沒有特殊要求時，軸承溫升不得超過周圍環境溫度的40℃；軸承部位的均方根振動速度值不得大于6.3mm/s。如發現風機有強烈的振動、撞聲，軸承溫升迅速上升等現象時，則必須緊急停車。

五、通風機的維護

1. 風機維護工作注意事項：

(1) 只有在風機設備完全正常的情況下方可運轉。

(2) 如果風機設備在檢修后開動時，則需注意風機各部位是否正常。

(3) 定期檢查風機及氣體輸送管道內部的灰塵、污垢等雜質，并防止銹蝕。

(4) 為確保人身安全，風機的維護工作必須在停車時進行。

2. 風機正常運轉中的注意事項：

(1) 在風機的開車、停車或運轉過程中，如發現不正常現象時應立即進行檢查，若是小故障應及時查明原因設法消除。發現大故障立即停車檢修。

(2) 除每次檢修后應更換潤滑劑外，正常情況下應根據實際情況更換潤滑劑。

六、通風機主要故障及原因

⒈ 風機振動劇烈：

(1) 機殼或進風口與葉輪摩擦；

(2) 基礎的剛度不夠或不牢固；

(3) 葉輪鉚釘松動或葉輪變形；

(4) 葉輪軸盤孔與軸配合松動；

(5) 機殼與支架、軸承座與支架、軸承蓋與軸承座等聯接螺栓松動；

(6) 風機進、出氣管道的安裝不良，產生共振；

(7) 葉輪變形，葉片磨損，葉片有積灰、污垢及軸彎曲使轉子產生不平衡；

(8) 風機軸與電機軸不同心，皮帶輪槽錯位。

⒉ 軸承溫升過高：

(1) 軸承箱振動劇烈；

(2) 潤滑劑質量不良、變質或含有灰塵、砂粒、污垢等雜質或填充量不足；

(3) 軸承箱蓋和座聯接螺栓的緊力過大或過??；

(4) 軸與滾動軸承安裝歪斜，前后兩軸承不同心；

(5) 滾動軸承損壞或軸彎曲。

⒊ 電動機電流過大和溫升過高：

(1) 開車時進、出氣管道閘門未開；

(2) 電動機輸入電壓過低或電源單相斷電；

(3) 受軸承箱劇烈振動的影響；

(4) 主軸轉速超過額定值。

七、單機產品成套供應范圍

風機１臺，配套電機１臺，地腳螺栓１付。

八、訂貨須知

訂貨時須注明風機的機號、轉速、流量、壓力、出風口角度和旋轉方向，以及電動機型號、規格。

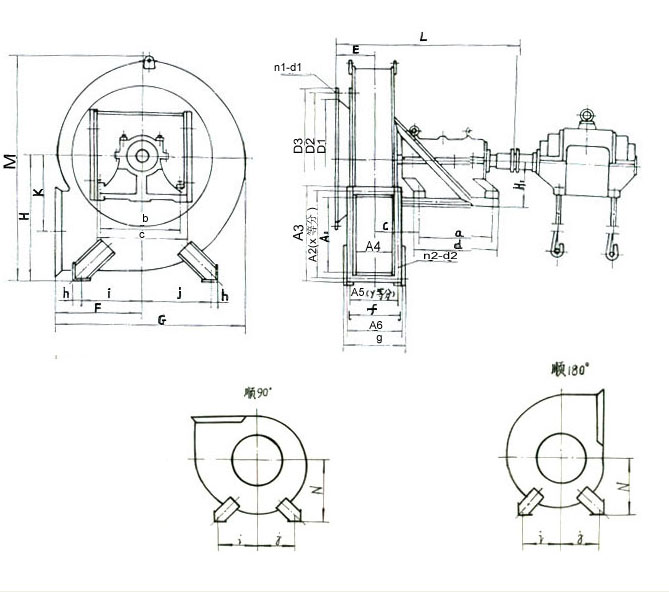

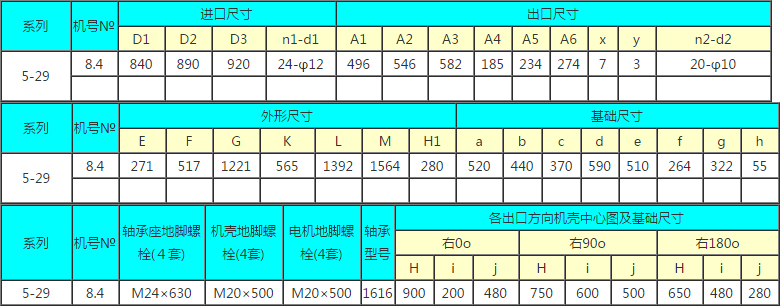

九、外形及安裝尺寸圖
