一、風機的用途

C6-48型排塵離心通風機為排送含有塵埃、木質碎屑、細碎纖維等空氣混和物的設備，也可作為一般通風機，如排送含有硬質顆粒時必須在風機進風口前加除塵裝置。

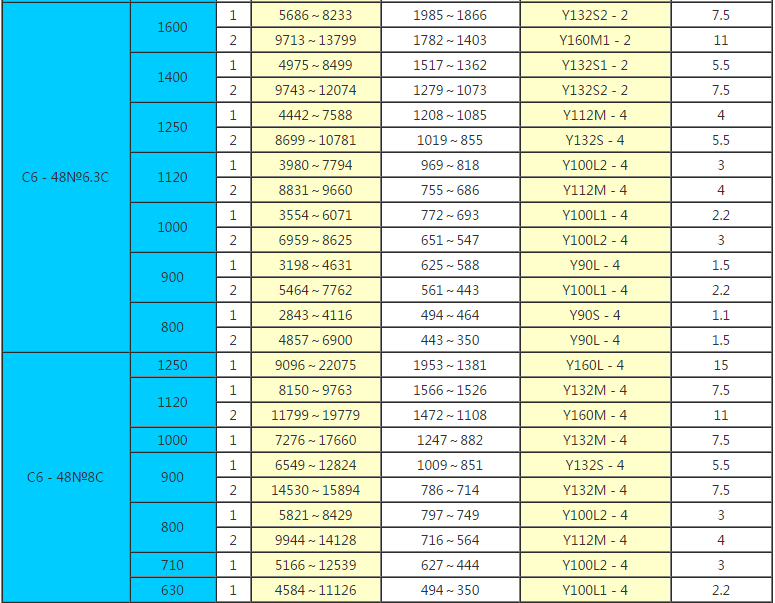

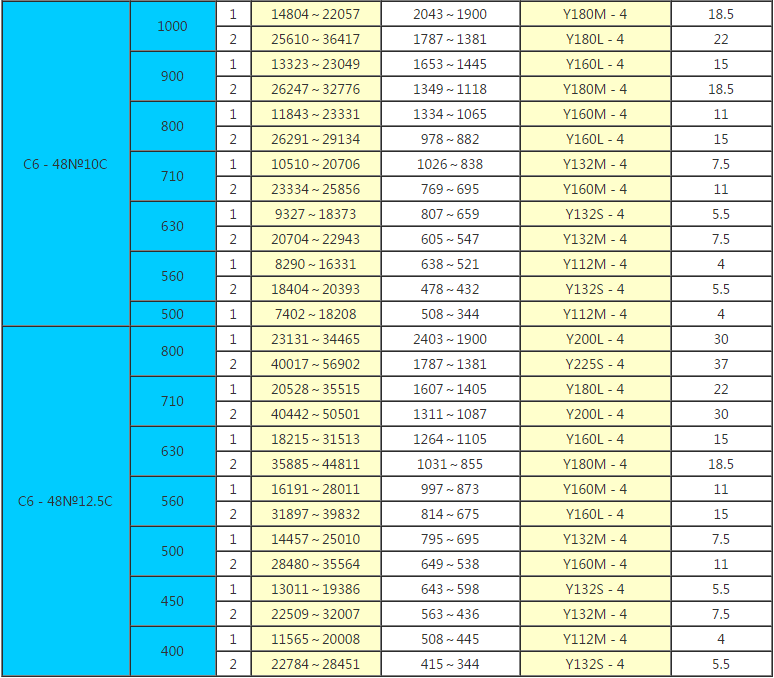

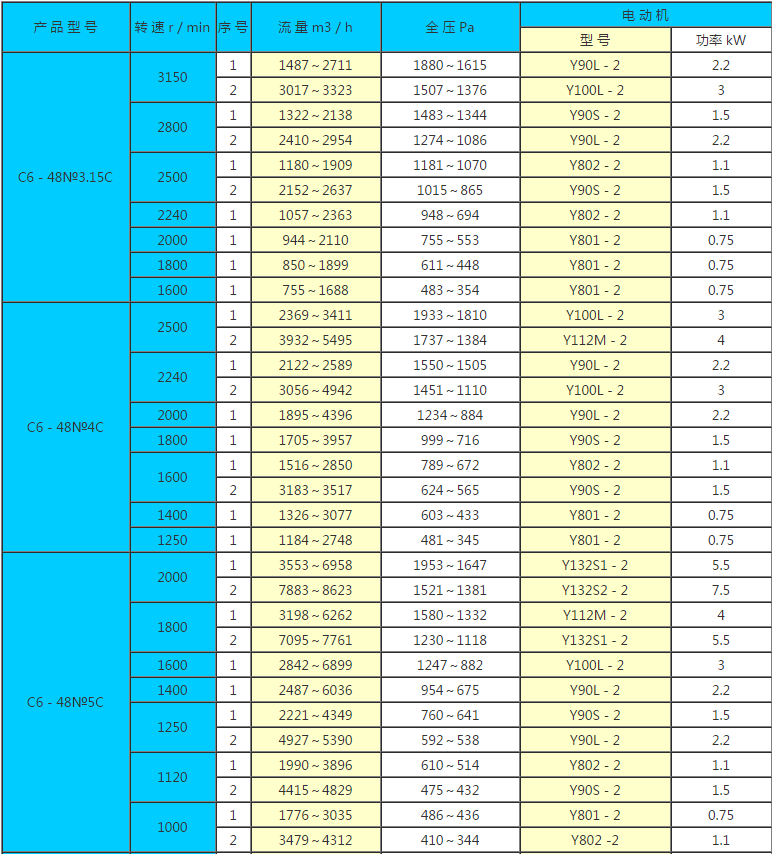

二、C6-48型排塵離心通風機性能參數表

性能表中提供的參數，若無特殊說明均按風機的標準進口狀態來計算，即介質為空氣，壓力為101325Pa，溫度為20℃，密度為1.2kg/m3，相對濕度為50％的標準狀態。

三、風機的型式和結構

通風機制成單吸入，機號有№3.15、№4、№5、№6.3、№8、№10、№12.5共七種機號。

通風機可制成順時針旋轉和逆時針旋轉二種型式。從電動機一端正視，葉輪按順時針?lè)较蛐D(zhuǎn)稱為順時針旋轉風機，以"順"表示，葉輪按逆時針?lè)较蛐D(zhuǎn)稱為逆時針旋轉風機，以"逆"表示。

風機的出口位置，以機殼的出風口角度表示。 "順"、 "逆"均可制成0°、45°、90°、135°、180°、225°共六種角度。

風機主要由葉輪、進風口、機殼、傳動組等組成。

四、風機的安裝與調試

1. 安裝前，應對風機各部件進行全面檢查。機件是否完整，各部聯接是否緊密，葉輪與機殼的旋轉方向是否一致，葉輪、主軸等主要機件有無損傷，傳動是否靈活等。

2. 安裝時，注意檢查機殼內不應有掉入、遺留的工具和雜物。在一些接合面上，為了防止生銹，減少拆卸困難，應涂上一些潤滑脂或機械油，風機與地基結合面，進出風管道聯接處應調整使之自然吻合，不得強行聯接。更不許將管道重量加在風機各部件上，并注意保證風機的水平位置。

3. 安裝要求

⑴ 按圖紙所示的位置與尺寸進行安裝。為確保高效率，特別要保證進風口與葉輪的軸向和徑向的間隙尺寸。

⑵ 安裝后試撥傳動組，檢查是否有過緊或與固定部分碰撞現象，發現過緊或碰撞之處必須調整好。

⑶ 主軸三角帶輪與電機三角帶輪相對應的槽不得錯位。套上膠帶后，應裝安全罩（用戶自備），以利安全。

⒋ 風機的試運轉

全部安裝完畢，在總檢合格后，方能進行試運轉。

通風機所需的功率系指在特定工況下，加上機械損失與應有的安全系數而言。為了防止電機因過載燒毀，在風機啟動和試運轉時，必須在無載荷（關閉進氣管道中的閘門）的情況下進行。如情況良好，逐步開啟閘門，達到規定的工況為止，在運轉過程中應嚴格控制電流，不得超過電機額定值。

⒌ 風機的操作

⑴ 風機啟動前，應進行下列準備工作：

a．關閉進氣管道閘門。

b．檢查風機各部的間隙尺寸，轉動部分與固定部分有無碰撞及摩擦。

⑵ 當風機啟動后，達到正常轉速時，在運轉過程中經常檢查軸承溫度是否正常，軸承溫升不得超過周圍環境溫度40℃，軸承部位的均方根振動速度值不得大于6.3mm/s。如發現風機有劇烈振動、撞擊、軸承溫度迅速上升等反?，F(xiàn)象時，必須緊急停車。

五、風機的維護

為了避免由于維護不當而引起人為故障及自然事故發生，充分發揮設備的效能，延長設備的使用壽命，因此必須加強風機的維護。

1、 風機維護工作注意事項：

⑴ 只有風機設備完全正常的情況下方可運轉。

⑵ 如風機設備在檢修后開動時，則需注意風機各部位是否正常。

⑶ 定期清除風機內部積灰、污垢等雜質，并防止生銹。

⑷ 為確保人身安全，風機的維護必須在停車時進行。

2、 風機正常運轉的注意事項：

⑴ 在風機開車、停車或運轉過程中，如發現不正?，F(xiàn)象時應立即進行檢查，若是小故障應及時查明原因設法消除，發現大故障應立即停車檢修。

⑵ 除每次檢修后應更換潤滑劑外，正常情況下根據實際情況更換潤滑劑。

⑶ 三角膠帶應經常保持均勻拉緊狀態，周圍溫度不宜過高，并避免膠帶與油脂接觸。

六、風機主要故障及原因

1. 風機振動劇烈

① 機殼或進風口與葉輪摩擦。

② 基礎的剛度不夠或不牢固。

③ 葉輪鉚釘松動或葉輪變形。

④ 葉輪軸盤孔與軸配合松動。

⑤ 機殼、軸承座與支架、軸承座與軸承蓋等聯接螺栓松動。

⑥ 風機進、出氣管道安裝不良，產生共振。

⑦ 葉片上有積灰、污垢、磨損，葉片變形、軸彎曲，使轉子產生不平衡。

⑧ 風機軸與電機軸不平行、皮帶輪槽錯位。

2．軸承溫升過高

① 軸承箱振動劇烈。

② 潤滑劑質量不良、變質、填充量不足或含有灰塵、粘砂、污垢等雜質。

③ 軸承箱蓋和座聯接螺栓的緊力過大或過小。

④ 軸與滾動軸承安裝歪斜，前后兩軸承不同心。

⑤ 滾動軸承損壞或軸彎曲。

3.電機電流過大和溫升過高

① 開車時進、出氣管道閘門未關。

② 電機輸入電壓過低或電源單相斷電。

③ 受軸承箱劇烈振動的影響。

④ 主軸轉速超過額定值。

七、單機產品成套供應范圍

風機1臺，配套電動機1臺，電機滑軌1付（2套），地腳螺栓1付（№3.15～№6.3配4套；№8以上8套），電機皮帶輪1只，三角皮帶1付。

八、訂貨須知

訂貨時須注明風機的機號、轉速、風量、風壓、出風口角度、旋轉方向以及電機型號。

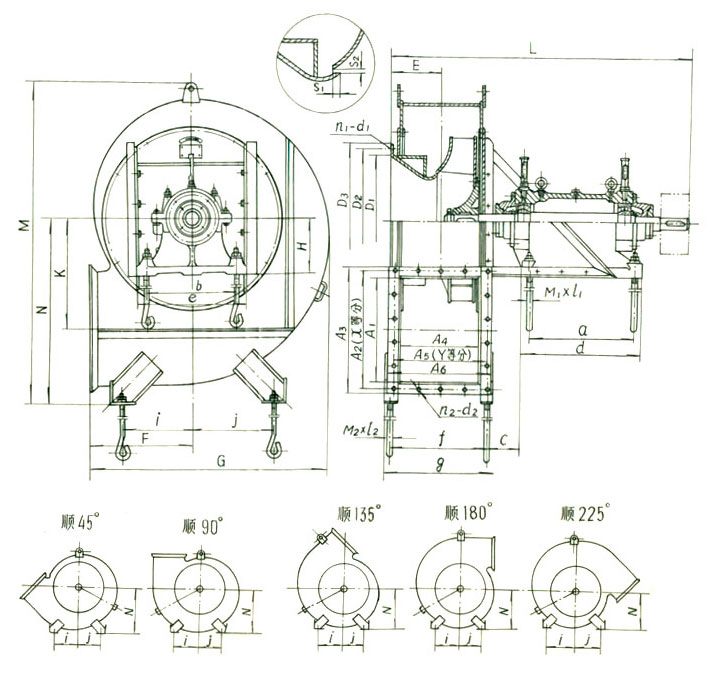

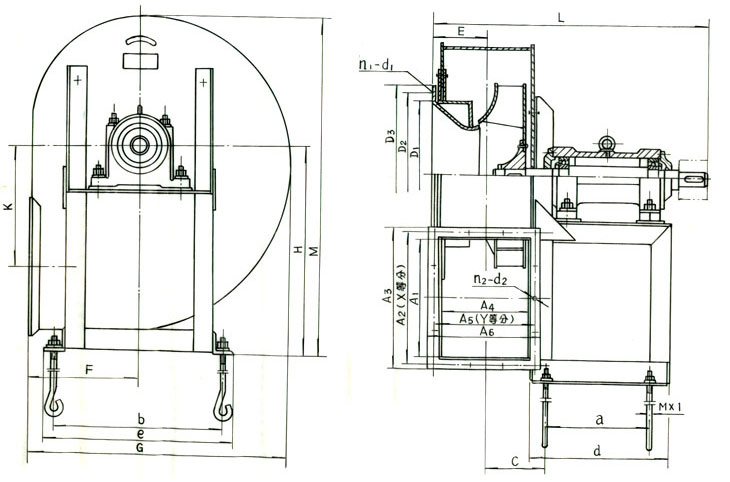

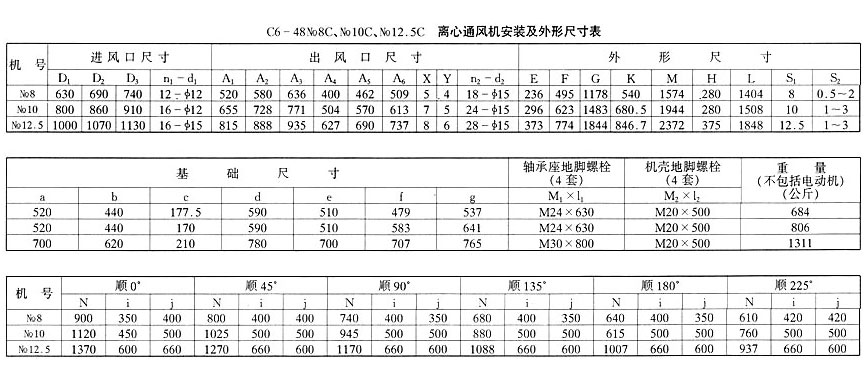

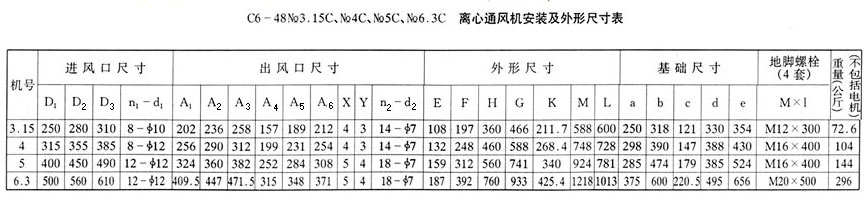

九、外形及安裝尺寸圖
